Series

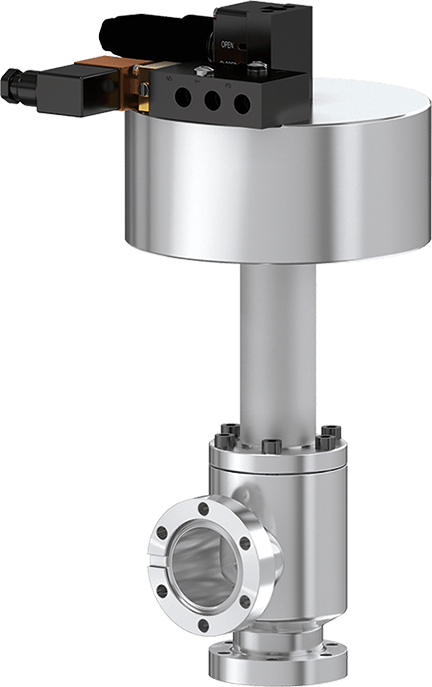

57.1 XHV-Ganzmetall-Eckventil

  • 57.1 - 57124-GE14
  • 57.1 XHV-Ganzmetall-Eckventil
57.1 - 57124-GE14
57.1 XHV-Ganzmetall-Eckventil
Vergrößern

Series

57.1 XHV-Ganzmetall-Eckventil

Artikel-Nummer
57124-GE14
XHV to 5 bar (abs)

Für extreme Temperatur- und Strahlungsanforderungen (DN 10 - 40)

  • Technische Daten
  • Downloads
Grösse
DN 16 (⅝")
Flange
CF-R (Drehflansch)
Material
Nichtrostender Stahl
Antrieb
Pneumatik, doppeltwirkend
Lagemelder Signal
Nein
Steuerventil
Nein
Druck Min.
XHV
Druck Max.
5.0 bar (abs)
Leitwert
5 ls⁻¹
Differenzdruck am Teller
≤ 5 bar
Differenzdruck bei Öffnung
≤ 1 bar
Volumen des Zylinders
0.08 l
Max. Druck der Druckluft
5 bar / 73 psi
Min. Druck der Druckluft
4 bar / 58 psi
Gewicht
2.9 / 6.39
Max. Temperatur Antrieb
≤ 200 °C
Max. Temperatur Ventilkörper
≤ 350°C
Optionen für Ihr Produkt
Ventil
Lagemelder
Antrieb

57.1 XHV-Ganzmetall-Eckventil 57124-GE14 2D-Maßzeichnung

PDF 193.80 KB

57.1 XHV-Ganzmetall-Eckventil 57124-GE14 Betriebsanleitung

PDF 825.21 KB

57.1 XHV-Ganzmetall-Eckventil 57124-GE14 3D-CAD-Datei

ZIP 124.42 KB

57.1 XHV-Ganzmetall-Eckventil 57124-GE14 Produktdatenblatt

PDF 82.62 KB

Ersatzteile

Bitte spezifizieren Sie Ihren Ersatzteilbedarf am Ende des Auswahlprozesses, auf der nächsten Seite.
