Zuverlässige Absperrung und Grobdosierung

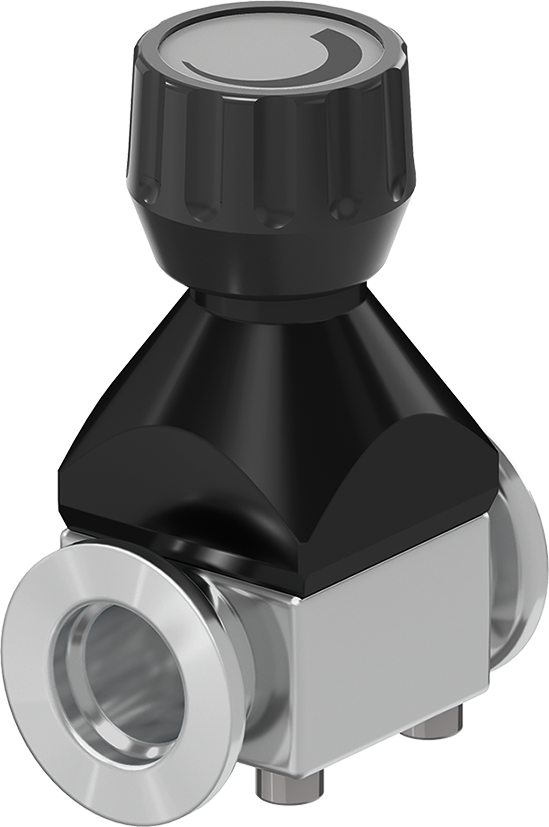

Das 22.0 Membranventil ist als Mehrzweckventil konzipiert. Es kann zur Absperrung von Vor- und Rücklaufleitungen oder zur Grobdosierung eingesetzt werden und bietet einen wartungsarmen bis wartungsfreien Betrieb, einen sehr geringen Platzbedarf, eine einfache Anlagenintegration und einen einfachen Dosiermechanismus. Es kann sowohl für Gase als auch für Flüssigkeiten eingesetzt werden.

Das 22.0 Membranventil nutzt die Membrantechnologie, die einen hohen Leitwert und eine vollständige Trennung der mechanischen Teile vom Medium bietet. Es ist mit einer sehr langlebigen FKM-Membran ausgestattet, die bei Bedarf sehr einfach gewechselt werden kann.

Bereits in tausenden von anspruchsvollen Anwendungen unter verschiedenen Prozessbedingungen installiert, hat das 22.0 Membranventil seine herausragende Zuverlässigkeit bewiesen. Als Universalventil, das für unterschiedliche Prozessanforderungen eingesetzt werden kann, ist es zum Standard für Mehrzweckanforderungen geworden. Dies macht es auch zu einer erstklassigen Lösung für die Reduzierung von Ersatzteilbeständen in größeren Werken oder Anlagen, die häufige Setup-Änderungen erfordern - weniger Varianten, nur ein Ventil. Das 22.0 erledigt den Job, wo immer es benötigt wird.

VAT

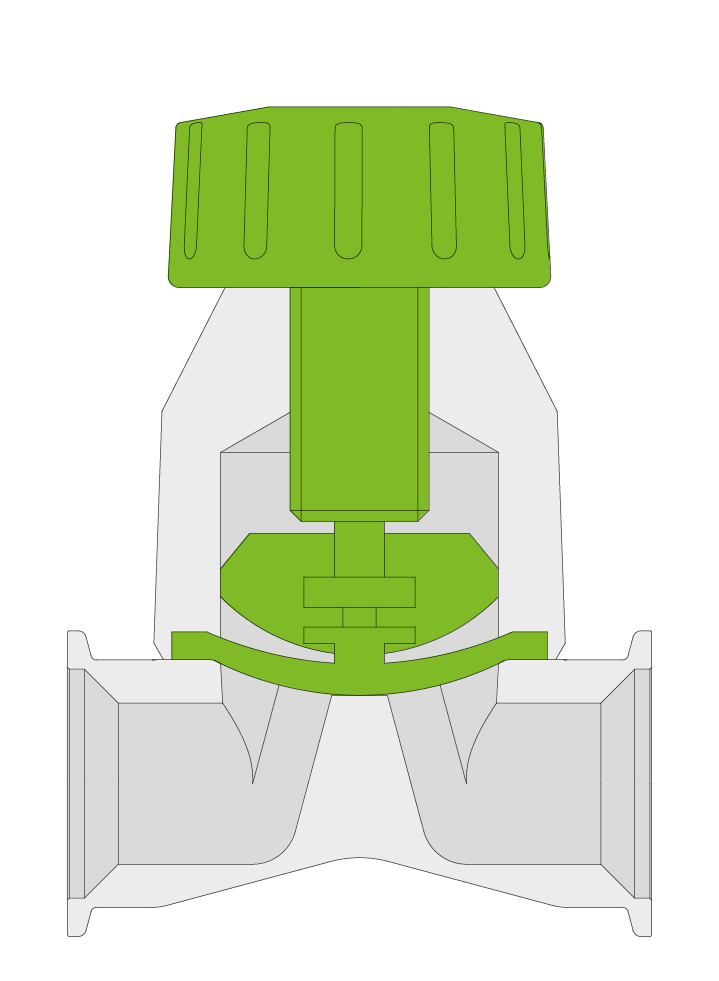

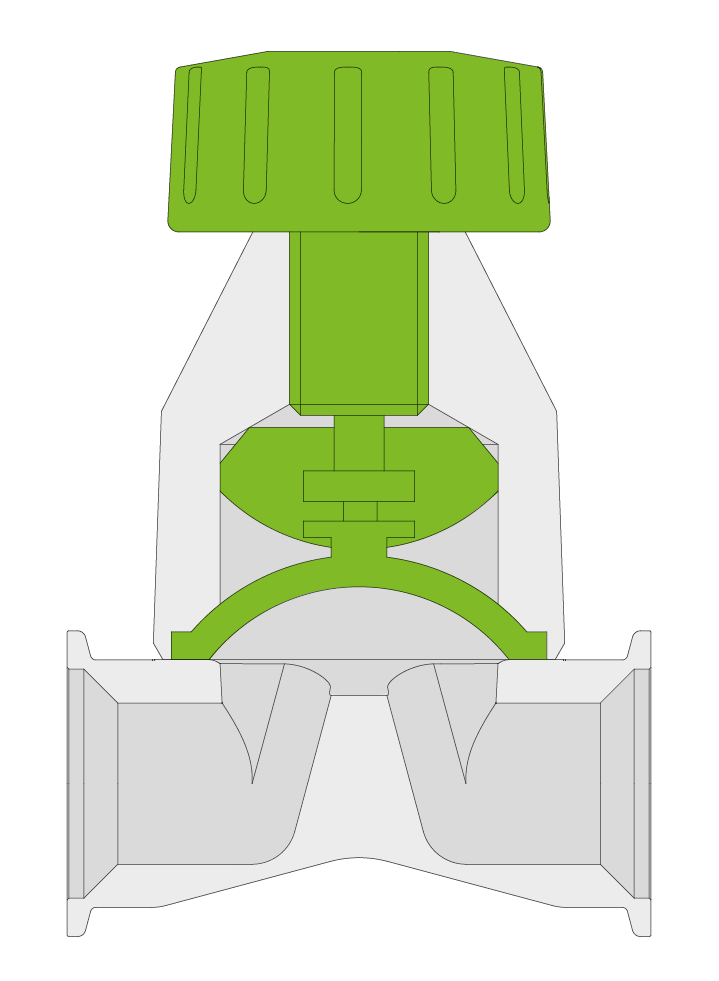

Geschlossen
VAT
Offen

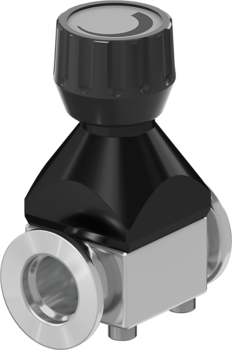

Das 22.0 Membranventil ist in Größen von DN 16 - 40mm (5/8" - 1 ½") erhältlich. Es wird manuell über ein Handrad betätigt. Sein Gehäusematerial ist Aluminium. Die Flanschanschlüsse sind ISO-KF.

Hauptmerkmale des 22.0 Membranventil

Merkmale:

    • Einfache Dosierung
    • Einfache Systemintegration
    • Geringer Platzbedarf
    • Einfache Wartung - falls überhaupt erforderlich.

Vorteile:

    • Zuverlässige Leistung
    • Lange Lebensdauer
    • Vielseitiger Einsatz
    • Niedrige Betriebskosten
  • Technische daten
Grössen DN 16 (⅝"), DN 25 (1"), DN 40 (1½")
Antrieb Manuell mit Handrad
Gehäusewerkstoff Aluminium
Standard Flansche ISO-KF
DichtheitVentilgehäuse, Ventilsitz< 1 × 10-9 mbar ls-1
Druckbereich 1 × 10-7 mbar to 5 bar (abs)
Zyklen bis zur ersten Wartung 20 000
TemperaturVentilgehäuse, Antrieb≤ 100°C
≤ 50°C
WerkstoffVentilgehäuseEN AW-6060 (3.3206), EN AW-6061 (3.3211), EN AW-6063 (3.3206), EN AW-6082 (3.2315)
 AntriebKunststoff (POM)
DichtungMembraneFKM (Viton®)
Einbaulage Beliebig
Ventilstellungsanzeige Visuell (Mechanisch)
