Series

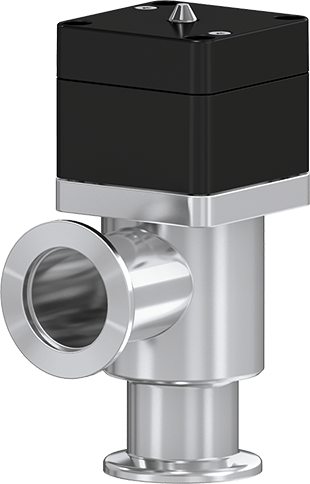

24.4 Eckventil

  • 24.4 - 24420-KE32
  • 24.4 - Eckventil
24.4 - 24420-KE32
24.4 - Eckventil
Vergrößern

Series

24.4 Eckventil

Artikel-Nummer
24420-KE32
1 × 10-7 mbar to 5 bar (abs)

Kompromisslose Zuverlässigkeit für große Volumenströme

  • Technische Daten
  • Downloads
Grösse
DN 10 (⅜")
Flange
ISO-KF
Material
Nichtrostender Stahl
Antrieb
Pneumatisch, einfachwirkend mit Öffnungsfeder
Lagemelder Signal
Nein
Steuerventil
Ja
Druck Min.
1 × 10-7 mbar
Druck Max.
5.0 bar (abs)
Leitwert
3 ls⁻¹
Differenzdruck am Teller
≤ 5 bar
Differenzdruck bei Öffnung
≤ 1 bar
Durchfluss
0
Max. Temperatur Steuerventil
≤ 80 °C
Volumen des Zylinders
0 l
Max. Druck der Druckluft
8 bar / 116 psi
Min. Druck der Druckluft
4 bar / 58 psi
Schliess- / ÖffnungsZeit
0.1 s
Gewicht
0.4 / 0.88
Max. Temperatur Antrieb
≤ 120 °C
Max. Temperatur Ventilkörper
≤ 150 °C
Optionen für Ihr Produkt
Ventil
Antrieb
Lagemelder
Teller

24.4 Eckventil 24420-KE32 2D-Maßzeichnung

PDF 163.85 KB

24.4 Eckventil 24420-KE32 Betriebsanleitung

PDF 1.15 MB

24.4 Eckventil 24420-KE32 Produktdatenblatt

PDF 181.45 KB

24.4 Eckventil 24420-KE32 3D-CAD-Datei

ZIP 201.76 KB
