Series

21.0 Klappenventil

  • 21.0 - 21048-QE44
  • 21.0 - Klappenventil

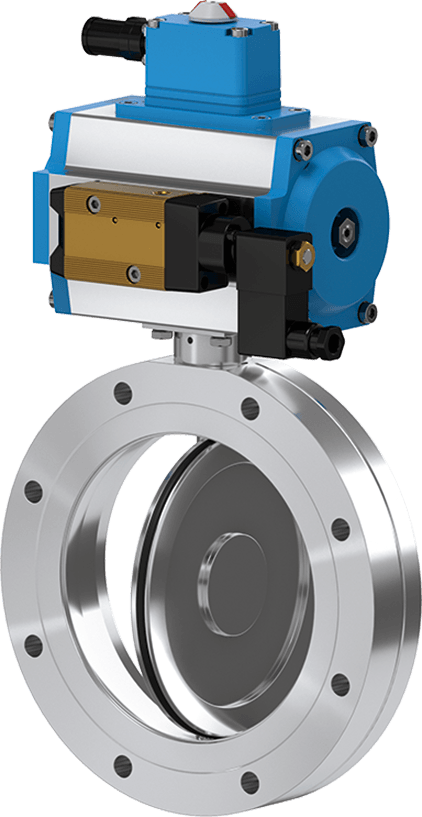

21.0 - 21048-QE44
21.0 - Klappenventil
Vergrößern

Series

21.0 Klappenventil

Artikel-Nummer
21048-QE44
DN 160

Zuverlässige Absperrung in kompakter Bauform

  • Technische daten
  • Downloads
Grösse
DN 250 (10")
Flange
ISO-K
Material
Nichtrostender Stahl
Antrieb
Pneumatik, doppeltwirkend
Lagemelder Signal
Ja
Steuerventil
Ja
Druck Min.
1 × 10-8 mbar
Druck Max.
1.2 bar (abs)
Leitwert
8200 ls⁻¹
Differenzdruck am Teller
≤ 4 bar
Differenzdruck bei Öffnung
≤ 4 bar
Max. Temperatur Steuerventil
≤ 50 °C
Max. Druck der Druckluft
8 bar / 116 psi
Min. Druck der Druckluft
4 bar / 58 psi
Max. Temperatur Lagemelder
≤ 60 °C
Schliess- / ÖffnungsZeit
0
Gewicht
15.7 kg / 34.61 lbs
Max. Temperatur Antrieb
≤ 100 °C
Max. Temperatur Ventilkörper
≤ 150 °C
Optionen für Ihr Produkt
Ventil

21.0 Klappenventil 21048-QE44 3D-CAD-Datei

ZIP 1.33 MB

21.0 Klappenventil 21048-QE44 Produktdatenblatt

PDF 77.71 KB

21.0 Klappenventil 21048-QE44 Betriebsanleitung

PDF 2.95 MB

21.0 Klappenventil 21048-QE44 2D-Maßzeichnung

PDF 414.85 KB
