Series

21.0 Klappenventil

  • 21.0 - 21036-PE06
  • 21.0 Klappenventil
21.0 - 21036-PE06

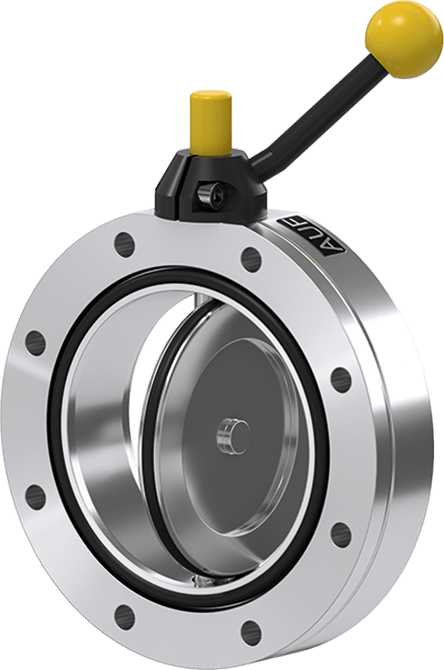

21.0 Klappenventil
Vergrößern

Series

21.0 Klappenventil

Artikel-Nummer
21036-PE06
1 × 10-8 mbar to 1.3 bar (abs)

Zuverlässige Absperrung in kompakter Bauform

  • Technische Daten
  • Downloads
Grösse
DN 63 (2 ½")
Flange
ISO-F (doppelte Lochzahl)
Material
Nichtrostender Stahl
Antrieb
Manuell
Lagemelder Signal
Nein
Steuerventil
Nein
Druck Min.
1 × 10-8 mbar
Druck Max.
4.0 bar (abs)
Leitwert
350 ls⁻¹
Differenzdruck am Teller
≤ 4 bar
Differenzdruck bei Öffnung
≤ 1.3 bar
Max. Druck der Druckluft
8 bar / 116 psi
Min. Druck der Druckluft
4 bar / 58 psi
Gewicht
3.1 / 6.83
Max. Temperatur Ventilkörper
≤ 150 °C
Optionen für Ihr Produkt
Ventil

21.0 Klappenventil 21036-PE06 Produktdatenblatt

PDF 68.30 KB

21.0 Klappenventil 21036-PE06 Betriebsanleitung

PDF 1.25 MB

21.0 Klappenventil 21036-PE06 2D-Maßzeichnung

PDF 171.50 KB

21.0 Klappenventil 21036-PE06 3D-CAD-Datei

ZIP 113.67 KB

Ersatzteile

Bitte spezifizieren Sie Ihren Ersatzteilbedarf am Ende des Auswahlprozesses, auf der nächsten Seite.
