Series

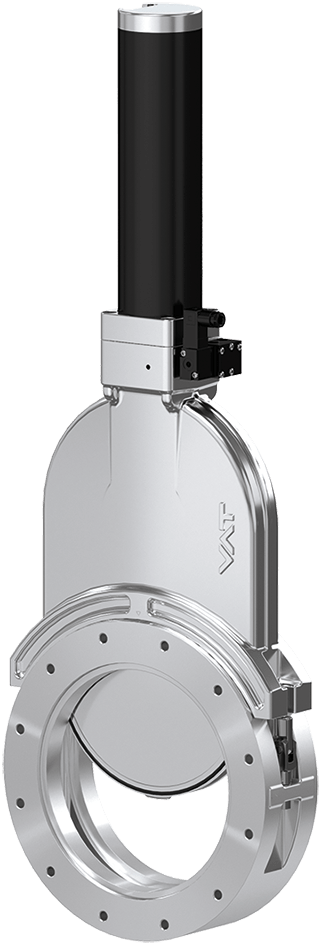

12.1 Schieber

  • 12.1 - 12146-JA34
  • 12.1 Schieber
12.1 - 12146-JA34
12.1 Schieber
Vergrößern

Series

12.1 Schieber

Artikel-Nummer
12146-JA34
1 × 10-7 mbar to 1.6 bar (abs)

Der Standard für Vakuum-Absperrung

  • Technische Daten
  • Downloads
Grösse
DN 200 (8")
Flange
JIS (kompatibel mit JIS B 2290)
Material
Aluminium
Antrieb
Pneumatik, doppeltwirkend
Lagemelder Signal
Nein
Steuerventil
Ja
Druck Min.
1 × 10-7 mbar
Druck Max.
1.6 bar (abs)
Leitwert
12000 ls⁻¹
Differenzdruck am Teller
≤ 1.6 bar
Differenzdruck bei Öffnung
≤ 0.03 bar
Max. Temperatur Steuerventil
≤ 50 °C
Volumen des Zylinders
0.9 l
Max. Druck der Druckluft
7 bar / 102 psi
Min. Druck der Druckluft
4 bar / 58 psi
Schliess- / ÖffnungsZeit
3 s
Max. Temperatur Antrieb
≤ 80 °C
Max. Temperatur Ventilkörper
≤ 120 °C
Gewicht
14 kg / 31 lbs
Optionen für Ihr Produkt
Ventil
Antrieb
Temperatur-Management
Teller
