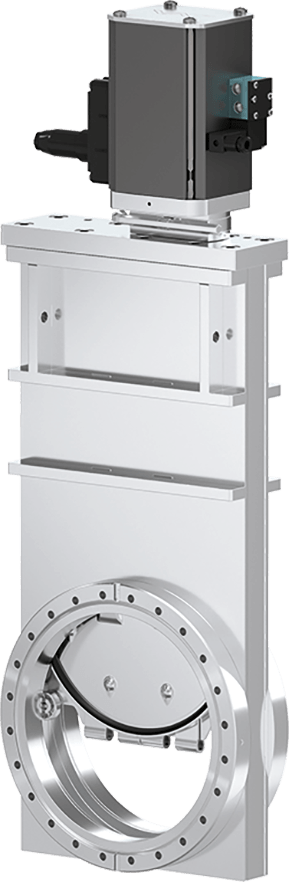

10.8 UHV-Schieber

  • 10.8 - 10844-JE24
  • 10.8 - UHV-Schieber
10.8 - 10844-JE24
10.8 - UHV-Schieber
Vergrößern

Series

10.8 UHV-Schieber

Artikel-Nummer
10844-JE24
1 × 10-10 mbar to 1.2 bar (abs)

Der Standard für UHV-Absperrung

  • Technische Daten
  • Downloads
Grösse
DN 160 (6")
Flange
JIS (kompatibel mit JIS B 2290)
Material
Nichtrostender Stahl
Antrieb
Pneumatik, doppeltwirkend
Lagemelder Signal
Ja
Steuerventil
Nein
Druck Min.
1 × 10-10 mbar
Druck Max.
1.6 bar (abs)
Leitwert
5880 ls⁻¹
Differenzdruck am Teller
≤ 1.6 bar
Differenzdruck bei Öffnung
≤ 0.03 bar
Volumen des Zylinders
0.14 l
Max. Druck der Druckluft
7 bar / 102 psi
Min. Druck der Druckluft
4 bar / 58 psi
Max. Temperatur Lagemelder
≤ 80 °C
Schliess- / ÖffnungsZeit
1.5 s
Gewicht
20.6 / 45.41
Max. Temperatur Antrieb
≤ 200 °C
Max. Temperatur Ventilkörper
≤ 250 °C
Optionen für Ihr Produkt
Ventil
Lagemelder
Teller
Temperatur-Management
Antrieb

10.8 UHV-Schieber 10844-JE24 2D-Maßzeichnung

PDF 182.32 KB

10.8 UHV-Schieber 10844-JE24 Betriebsanleitung

PDF 729.59 KB

10.8 UHV-Schieber 10844-JE24 Betriebsanleitung

PDF 729.59 KB

10.8 UHV-Schieber 10844-JE24 Produktdatenblatt

PDF 138.04 KB

10.8 UHV-Schieber 10844-JE24 3D-CAD-Datei

ZIP 278.07 KB
