Series

09.1 HV-Schieber mit Keildesign

  • 09.1 - 09136-PE44
  • 09.1 HV-Schieber mit Keildesign

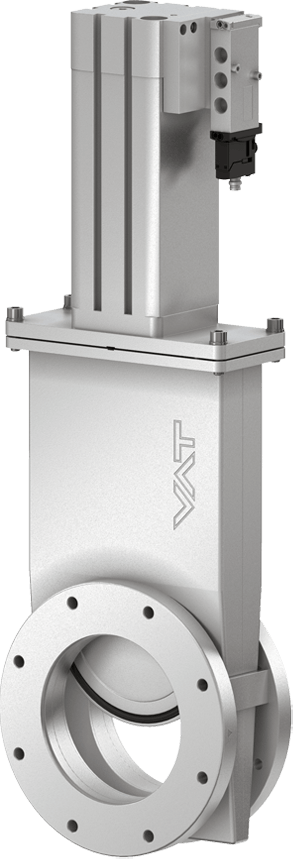

09.1 - 09136-PE44
09.1 HV-Schieber mit Keildesign
Vergrößern

Series

09.1 HV-Schieber mit Keildesign

Artikel-Nummer
09136-PE44
1 × 10-8 mbar to 1.2 bar (abs)

Die flexible Lösung für Isolationsanwendungen mit hohem Nebenproduktanteil im Gasstrom

  • Technische Daten
  • Downloads
Grösse
DN 63 (2 ½")
Flange
ISO-F
Material
Nichtrostender Stahl
Antrieb
Pneumatik, doppeltwirkend
Lagemelder Signal
Ja
Steuerventil
Ja
Druck Min.
1 × 10-8 mbar
Druck Max.
1.2 bar (abs)
Leitwert
430 ls⁻¹
Differenzdruck am Teller
≤ 1.2 bar
Differenzdruck bei Öffnung
≤ 1 bar
STEUERVENTIL Spannung
24 VDC
Max. Temperatur Steuerventil
≤ 50 °C
Volumen des Zylinders
0.17 l
Max. Druck der Druckluft
7 bar / 102 psi
Min. Druck der Druckluft
4 bar / 58 psi
Max. Temperatur Lagemelder
≤ 70 °C
Gewicht
5.7 kg / 12.6 lbs
Max. Temperatur Antrieb
≤ 100 °C
Max. Temperatur Ventilkörper
≤ 180 °C
Optionen für Ihr Produkt
Ventil
Antrieb
Temperatur-Management
Teller

09.1 HV-Schieber mit Keildesign 09136-PE44 3D-CAD-Datei

ZIP 3.17 MB

09.1 HV-Schieber mit Keildesign 09136-PE44 Produktdatenblatt

PDF 58.83 KB

09.1 HV-Schieber mit Keildesign 09136-PE44 Betriebsanleitung

PDF 600.90 KB

09.1 HV-Schieber mit Keildesign 09136-PE44 2D-Maßzeichnung

PDF 558.77 KB
