Series

11.1 HV-Schieber

  • 11.1 - 11146-TE48

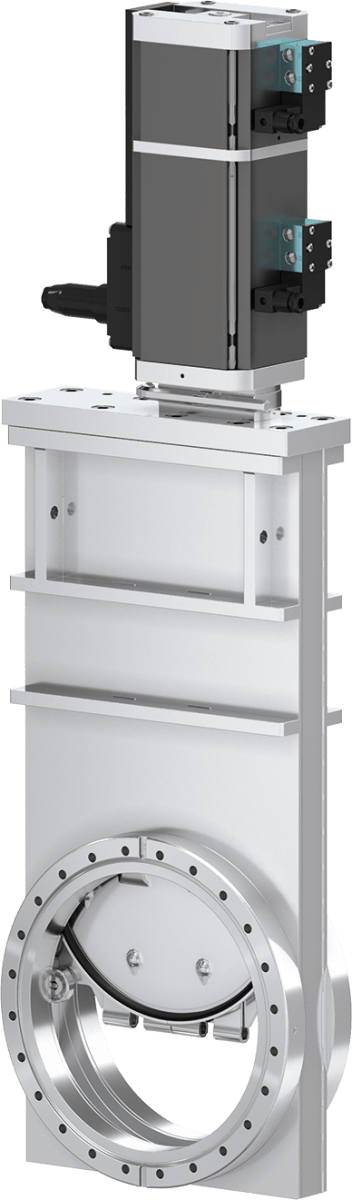

11.1 - 11146-TE48

Series

11.1 HV-Schieber

Artikel-Nummer
11146-TE48
1 × 10-8 mbar to 1.6 bar (abs)

Der Standard für Hochvakuumabsperrung

  • Technische daten
  • Downloads
Grösse
DN 200 (8")
Flange
ASA-LP
Material
Nichtrostender Stahl
Antrieb
3-position pneumatic: double acting
Lagemelder Signal
Ja
Steuerventil
Ja
Druck Min.
1 × 10-8 mbar
Druck Max.
1.6 bar (abs)
Leitwert
12 200 ls-1
Differenzdruck am Teller
≤ 1.6 bar
Differenzdruck bei Öffnung
≤ 0.03 bar
Max. Temperatur Steuerventil
≤ 50 °C
Max. Druck der Druckluft
7 bar / 102 psi
Min. Druck der Druckluft
4 bar / 58 psi
Max. Temperatur Lagemelder
≤ 80 °C
Schliess- / ÖffnungsZeit
2 s
Gewicht
34 kg / 75 lbs
Max. Temperatur Antrieb
≤ 120 °C
Max. Temperatur Ventilkörper
≤ 150 °C

11.1 HV Gate Valve 11146-TE48 Product Datasheet

PDF 219.74 KB

11.1 HV Gate Valve 11146-TE48 Manual

PDF 1.30 MB

11.1 HV Gate Valve 11146-TE48 2D Dimension Drawing

PDF 268.62 KB

111_HV_Gate_Valve_11146_TE48_3D_CAD_File-1116194a.zip

ZIP 723.92 KB

Ersatzteile

Bitte spezifizieren Sie Ihren Ersatzteilbedarf am Ende des Auswahlprozesses, auf der nächsten Seite.
