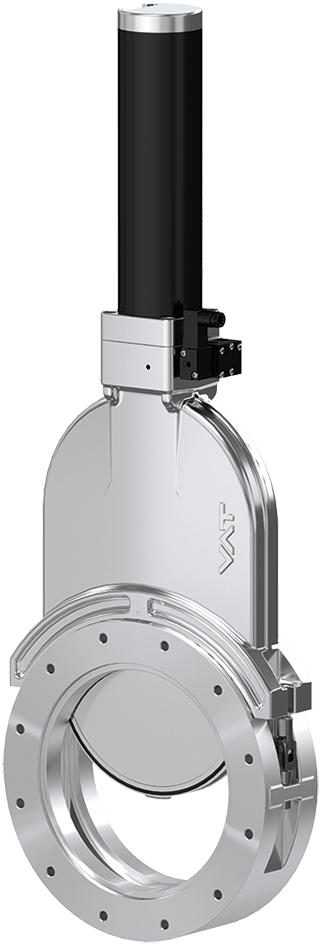

Name: 12.1 - 12148-PA44
Brand: VAT
SKU: 12148-PA44

Technische Daten
Downloads

Grösse

DN 250 (10")

Flange

ISO-F

Material

Aluminium

Antrieb

Pneumatik, doppeltwirkend

Lagemelder Signal

Steuerventil

Druck Min.

1 × 10^-⁷ mbar

Druck Max.

1.2 bar (abs)

Leitwert

22000 ls⁻¹

Differenzdruck am Teller

≤ 1.2 bar

Differenzdruck bei Öffnung

≤ 0.03 bar

Volumen des Zylinders

1.5 l

Max. Druck der Druckluft

7 bar / 102 psi

Min. Druck der Druckluft

4 bar / 58 psi

Max. Temperatur Lagemelder

≤ 80 °C

Schliess- / ÖffnungsZeit

5 s

Gewicht

25 / 55.12

Max. Temperatur Antrieb

≤ 80 °C

Max. Temperatur Ventilkörper

≤ 120 °C

Optionen für Ihr Produkt

Ventil

Kundenspezifische Flansche

Zusätzliche Ports

Direkter Anbau ohne Flanschstutzen

Antrieb

Andere Steuerventilspezifikation

Temperatur-Management

Heizung mit Isolation

Teller

Anderer Dichtwerkstoff

Dichtungssatz Vakuum 12.1, 95.2 DN250 ID: 216857

Ergänzung zum Dichtungssatz Vakuum 12.1 DN250 ID: 216862
