Series

01.0 Mini-UHV-Schieber

  • 01.0 - 01034-KE24

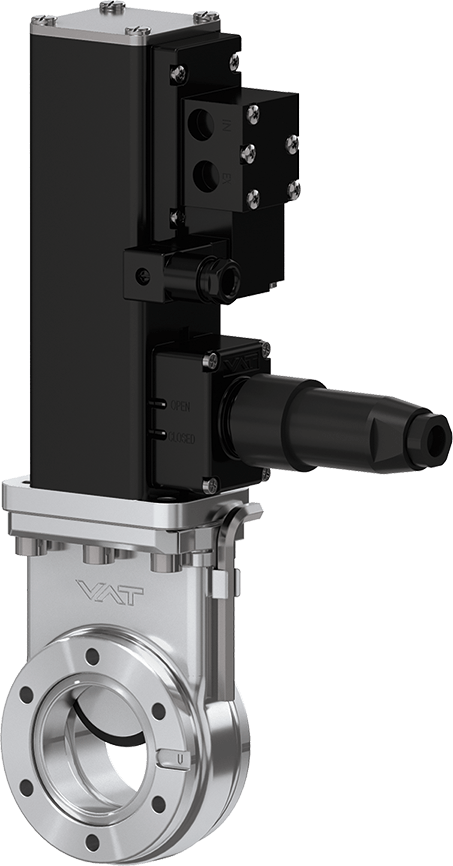

01.0 - 01034-KE24

Series

01.0 Mini-UHV-Schieber

Artikel-Nummer
01034-KE24
1 × 10-10 mbar to 2 bar (abs)

Die Allzweck-Lösung für anspruchsvolle Anwendungen

  • Technische daten
  • Downloads
Grösse
DN 50 (2")
Flange
ISO-KF
Material
Nichtrostender Stahl
Antrieb
Pneumatik, doppeltwirkend
Lagemelder Signal
Ja
Steuerventil
Nein
Druck Min.
1 × 10-10 mbar
Druck Max.
2.0 bar (abs)
Leitwert
160 ls⁻¹
Differenzdruck am Teller
≤ 2 bar
Differenzdruck bei Öffnung
≤ 0.03 bar
Volumen des Zylinders
0.06 l
Max. Druck der Druckluft
7 bar / 102 psi
Min. Druck der Druckluft
5 bar / 73 psi
Max. Temperatur Lagemelder
≤ 80 °C
Schliess- / ÖffnungsZeit
0.7 s
Gewicht
2.2 kg / 4.85 lbs
Max. Temperatur Antrieb
≤ 200 °C
Max. Temperatur Ventilkörper
≤ 250 °C
Optionen für Ihr Produkt
Ventil
Teller
Antrieb
Lagemelder

01.0 Mini UHV Gate Valve 01034-KE24 Product Datasheet

PDF 106.89 KB

01.0 Mini UHV Gate Valve 01034-KE24 Manual

PDF 590.80 KB

01.0 Mini UHV Gate Valve 01034-KE24 2D Dimension Drawing

PDF 221.68 KB

010_Mini_UHV_Gate_Valve_01034_KE24_3D_CAD_File-417908a.zip

ZIP 537.71 KB
