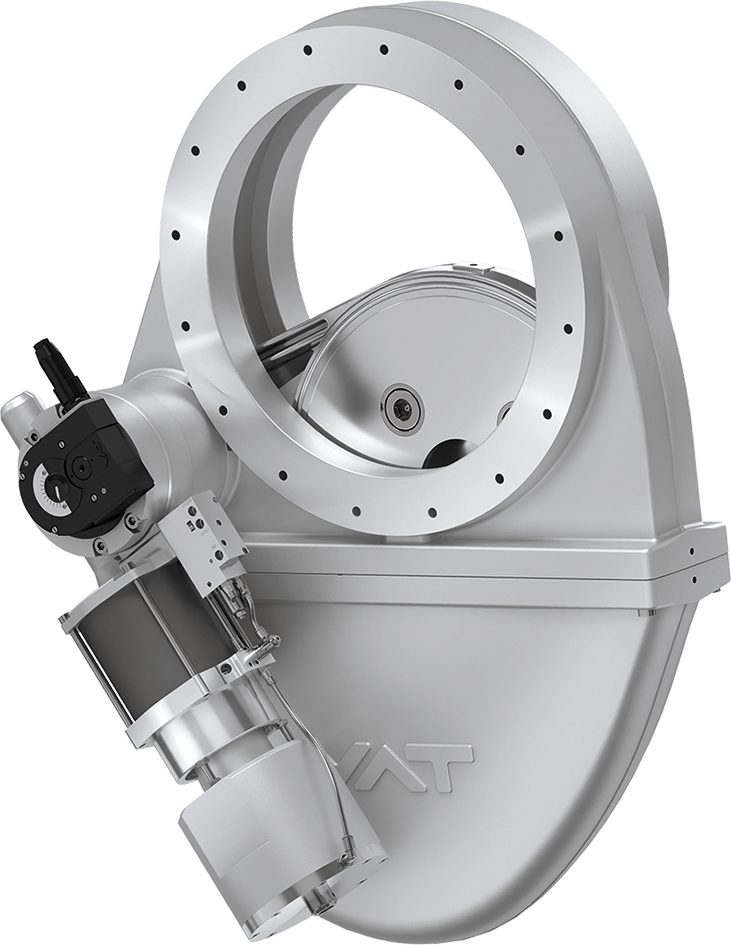

16.8 Großes HV-Pendel-Isolationsventil

  • 16.8 - 16854-AA48
  • 16.8 - Großes HV-Pendel-Isolationsventil
16.8 - 16854-AA48
16.8 - Großes HV-Pendel-Isolationsventil
Vergrößern

Series

16.8 Großes HV-Pendel-Isolationsventil

Artikel-Nummer
16854-AA48
1 × 10-8 mbar to 1.2 bar (abs)

Kompaktes Design für große Vakuumvolumen und raue Bedingungen

  • Technische daten
  • Downloads
Grösse
DN 500 (20")
Flange
ASA-LP
Material
Aluminium
Antrieb
3-position pneumatic: double acting
Lagemelder Signal
Ja
Steuerventil
Ja
Druck Min.
1 × 10-7 mbar
Druck Max.
1.2 bar (abs)
Leitwert
90000 ls⁻¹
Differenzdruck am Teller
≤ 1.2 bar
Differenzdruck bei Öffnung
≤ 0.03 bar
Durchfluss
200
Max. Temperatur Steuerventil
≤ 50 °C
Volumen des Zylinders
4.8 l
Max. Druck der Druckluft
7 bar / 102 psi
Min. Druck der Druckluft
5 bar / 73 psi
Max. Temperatur Lagemelder
≤ 80 °C
Schliess- / ÖffnungsZeit
14 s
Gewicht
115 / 253.53
Max. Temperatur Antrieb
≤ 80 °C
Max. Temperatur Ventilkörper
≤ 120 °C

16.8 Großes HV-Pendel-Isolationsventil 16854-AA48 Betriebsanleitung

PDF 610.62 KB

16.8 Großes HV-Pendel-Isolationsventil 16854-AA48 Produktdatenblatt

PDF 60.33 KB

16.8 Großes HV-Pendel-Isolationsventil 16854-AA48 2D-Maßzeichnung

PDF 666.64 KB
