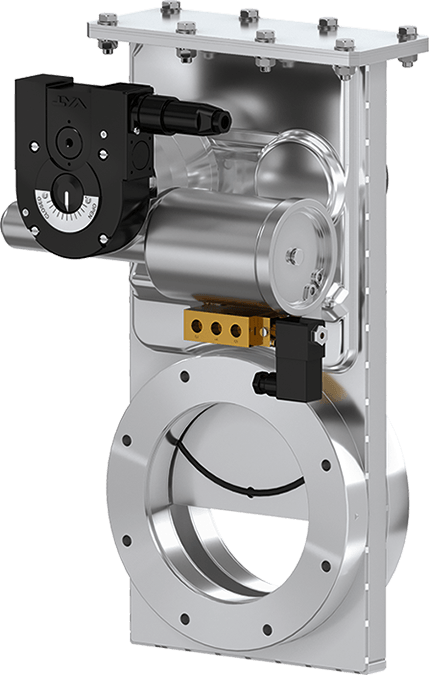

14.0 - 14038-PE44
14.0 - HV-Schieber
Vergrößern

Series

14.0 HV-Schieber

Artikel-Nummer
14038-PE44

Für die Standard-Hochzyklus-Vakuum-Absperrung

  • Technische daten
  • Downloads
Grösse
DN 80 (3")
Flange
ISO-F
Material
Nichtrostender Stahl
Antrieb
Pneumatik, doppeltwirkend
Lagemelder Signal
Ja
Steuerventil
Ja
Druck Min.
1 × 10-8 mbar
Druck Max.
2.0 bar (abs)
Leitwert
900 ls⁻¹
Differenzdruck am Teller
≤ 2 bar
Differenzdruck bei Öffnung
≤ 0.03 bar
Volumen des Zylinders
0.13 l
Max. Druck der Druckluft
7 bar / 102 psi
Min. Druck der Druckluft
4 bar / 58 psi
Max. Temperatur Lagemelder
≤ 80 °C
Schliess- / ÖffnungsZeit
1.5 s
Gewicht
12.54 / 27.65
Max. Temperatur Antrieb
≤ 50 °C
Max. Temperatur Ventilkörper
≤ 150 °C
Optionen für Ihr Produkt
Ventil
Lagemelder
Temperatur-Management
Teller
Antrieb

14.0 HV Gate Valve 14038-PE44 2D Dimension Drawing

PDF 336.88 KB

14.0 HV Gate Valve 14038-PE44 Manual

PDF 1.50 MB

14.0 HV Gate Valve 14038-PE44 Manual

PDF 1.50 MB

140_HV_Gate_Valve_14038_PE44_Manual-205850DG_r.pdf

PDF 1.50 MB

140_HV_Gate_Valve_14038_PE44_3D_CAD_File-250001.zip

ZIP 1.03 MB

14.0 HV Gate Valve 14038-PE44 Product Datasheet

PDF 54.28 KB
