Series

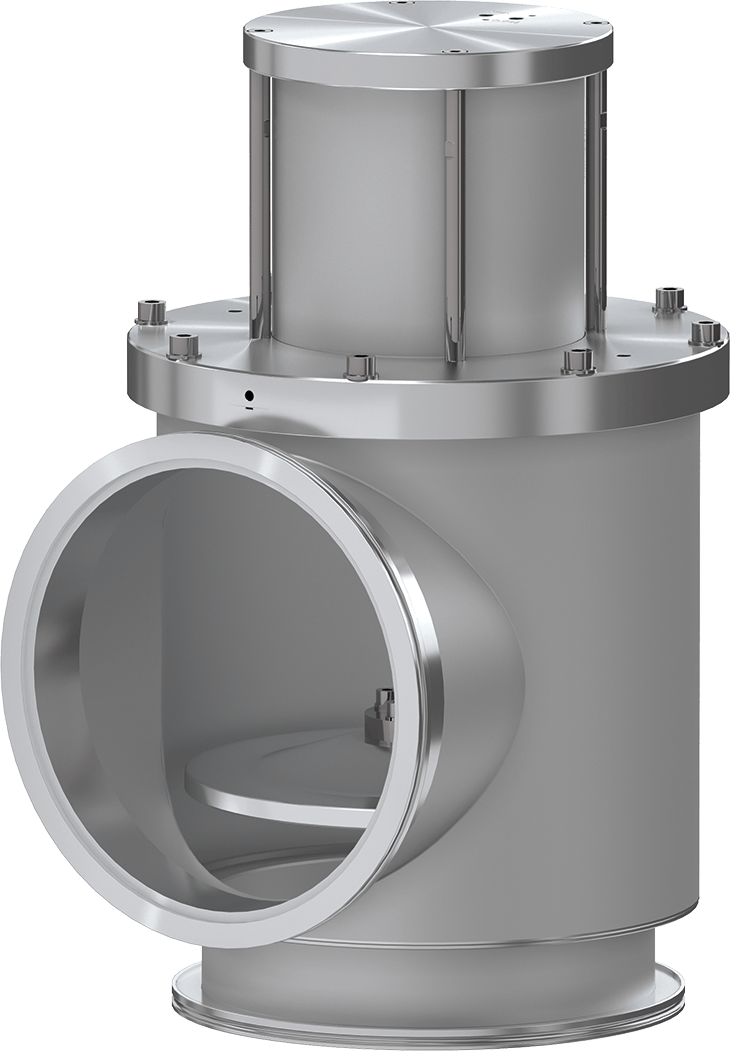

24.4 Eckventil

  • 24.4 - 24448-QE14
  • 24.4 - Eckventil
24.4 - 24448-QE14
24.4 - Eckventil
Vergrößern

Series

24.4 Eckventil

Artikel-Nummer
24448-QE14
1 × 10-7 mbar to 5 bar (abs)

Kompromisslose Zuverlässigkeit für große Volumenströme

  • Technische daten
  • Downloads
Grösse
DN 250 (10")
Flange
ISO-K
Material
Nichtrostender Stahl
Antrieb
Pneumatik, doppeltwirkend
Lagemelder Signal
Nein
Steuerventil
Nein
Druck Min.
1 × 10-7 mbar
Druck Max.
1•10-7 mbar
Leitwert
3100 ls⁻¹
Differenzdruck am Teller
≤ 1.2 bar
Differenzdruck bei Öffnung
≤ 1.6 bar
Volumen des Zylinders
3.1 l
Max. Druck der Druckluft
7 bar / 102 psi
Min. Druck der Druckluft
5 bar / 73 psi
Schliess- / ÖffnungsZeit
4 s
Gewicht
24 / 52.91
Max. Temperatur Antrieb
≤ 120 °C
Max. Temperatur Ventilkörper
≤ 150 °C
Optionen für Ihr Produkt
Ventil
Antrieb
Lagemelder
Teller

244_Angle_Valve_24448_QE14_3D_CAD_File-244_FV_Angle_Valve_24448_QE14_3D_CAD_File-791434.zip

ZIP 136.36 KB

24.4 Angle Valve 24448-QE14 Product Datasheet

PDF 24.45 KB

24.4 Angle Valve 24448-QE14 Manual

PDF 207.05 KB

24.4 Angle Valve 24448-QE14 2D Dimension Drawing

PDF 180.81 KB

Ersatzteile

Bitte spezifizieren Sie Ihren Ersatzteilbedarf am Ende des Auswahlprozesses, auf der nächsten Seite.

Angebot anfragen
